我国海上风力发电逐步进入快速化发展、规模化开发的阶段，海上风电场多建设在我国沿海地区，而我国地处欧亚地震带和环太平洋地震带交汇处，地震活动频繁，在过去几十年间，渤海、黄海、东海和东南沿海区域的6级以上强震达50多次，最大震级可达7.5级^[1]。目前海上风机发展的主要趋势为单机容量和机身的大型化，对风机的抗震性能提出了更高的要求。

地震易损性分析能够有效表征结构物在地震荷载作用下的安全裕度，已有大量学者针对桥梁^[2-4]和建筑物^[5-6]的地震易损性展开了研究，而有关海上风机的地震易损性研究较少。Nuta^[7]基于IDA法建立了加拿大地区风机钢塔架结构的地震易损性曲线；Patil等^[8]针对1.65 MW的风机塔架结构进行了地震易损性分析，研究表明地基倾覆极限状态最为关键且近场地震更容易引起风机的破坏。苑晨阳^[9]基于MSA法对停机状态下和正常运行状态下的风机进行了地震易损性分析，结果表明风机在停机状态下遭遇地震时更容易发生破坏。以上研究均假设风机塔筒底部直接固定在地面上，忽略了风机基础与土体的相互作用。De Risi等^[10]采用非线性Winkler地基梁模型、阻抗函数和固定约束分别模拟海上风机的桩-土相互作用，研究表明采用阻抗函数或固定约束考虑桩-土相互作用时会低估风机在地震作用下的破坏概率。Kim等^[11]采用非线性Winkler地基梁模型对海上风机进行地震易损性分析，指出仅采用弹簧较难模拟地震荷载作用下桩-土之间复杂的动力相互作用。

综上所述，现有的海上风机地震易损性研究中大多对风机基础进行了简化，未能精确模拟风机基础与海床的动力相互作用。近年来，冲刷对海上风机动力响应的影响引起了国内外众多学者的广泛关注，如刘红军等^[12-13]研究表明冲刷深度会显著增加风机的动力响应，冲刷深度对海上风机地震易损性的影响仍需进一步研究。此外，根据Mo等^[14]的研究，动水压力对风机地震易损性的影响也不可忽视。

本文以江苏响水沿海某风电场的1.5 MW风机结构为依托^[15]，建立了考虑地震和冲刷联合作用的海上风机模型，讨论冲刷深度及动水压力对海上风机地震易损性的影响。

1.   基于MSA的地震易损性分析

地震易损性分析是一种基于概率的结构抗震性能评估方法。易损性曲线表示在对应地震动强度指标（$ {I}_{\mathrm{M}} $）下结构破坏或达到某一极限状态的概率，一般采用地震动峰值速度（Peak Ground Velocity，PGV）、地震动峰值加速度（Peak Ground Acceleration，PGA）和对应结构基本周期的谱加速度（S_a）作为指标。根据所选的强度指标，假设在对应$ {I}_{\mathrm{M}} $下结构破坏的概率服从对数正态分布^[16]，即$ \mathrm{l}\mathrm{n}(x/\theta )/\beta\sim\mathrm{N}\left(\mathrm{0,1}\right) $，结构易损性方程表示为：

式中：$ {p}_{\mathrm{f}}({I}_{\mathrm{M}}=x) $为某地震波的地震动强度指标$ {I}_{\mathrm{M}}=x $时结构发生破坏的概率；$ \varPhi \left(\right) $为标准正态分布的累计分布函数；$ \theta $为易损性方程的中值，即破坏概率为50%时地震动强度指标$ {I}_{\mathrm{M}} $的值；$\; \beta $为$ \mathrm{l}\mathrm{n}{I}_{\mathrm{M}} $的标准差。

在多条带分析法（Multiple Stripe Analysis）中，易损性方程参数估计是在离散的$ {I}_{\mathrm{M}} $值下获取的，对应每一个$ {I}_{\mathrm{M}} $值会输入一系列不同的地震波进行结构分析，统计得到该$ {I}_{\mathrm{M}} $值水平下输入地震波导致结构破坏或超过某一设定极限状态的地震波数量，并假设每条地震波导致结构破坏或超过某一设定极限状态的概率是相互独立的。因此，可以假设在$ {I}_{\mathrm{M}}={x}_{j} $时输入$ {n}_{j} $条地震波，其中$ {z}_{j} $条地震波导致结构破坏或超过某一极限状态的概率服从二项分布，可表示为：

式中：$ {p}_{j} $为$ {I}_{\mathrm{M}}={x}_{j} $时某一条地震波导致结构发生破坏的概率，即易损性方程（1）。根据结构分析的计算结果，采用最大似然估计法估计易损性方程的参数$ \theta 、\beta $，进一步得到使结构发生最大破坏概率的易损性方程，似然函数表示为：

代入式（1）可得：

式中：m为地震动强度指标$ {I}_{\mathrm{M}} $的数量；$ \displaystyle\prod $表示连乘，由于$ \mathrm{l}\mathrm{n}L(\theta ,\beta ) $与$ \mathrm{l}\mathrm{n}L(\theta ,\beta ) $有相同的最大值点， $ \theta 、\beta $的最大似然估计为：

2.   海上风机数值模型与地震动选取

2.1   数值模型与动水压力计算

Patil等^[8]研究表明，将机舱、轮毂和叶片整体进行简化对结构物前25阶模态的模态质量参与系数影响很小，可忽略不计。因此，将风机的数值模型简化为机舱、塔筒和桩基础3部分，其中将风机塔顶的机舱、轮毂和叶片整体简化为4 m×4 m×9 m的实体，通过质量等效方式将风机叶片和轮毂的质量附加在机舱的等效实体上；将塔筒简化为变截面的实心圆柱，分为上、中、下三段，详细参数见表1。 桩基础采用大直径钢管桩，桩径为4 m，壁厚0.045 m，桩总长70 m，入土深60 m，进入持力层深度为42 m，上覆软黏土18 m，桩与土层参数见表2。已有研究^[17]表明在冲刷坑的尺寸参数中，冲刷深度的影响最大，而冲刷坑坡度通常为30°~44°^[18]，因此，本文将主要研究冲刷深度对海上风机地震动力响应的影响，取冲刷坑底部宽度为0，坡角取30°。为了同时满足计算精度和计算效率的需求，土体水平方向的长度取140 m，桩底以下持力层深度为50 m，土层总厚度为110 m，并对桩周网格进行加密，土体底部及边界的网格密度成比例递减。在模型底部输入地震波加速度时程曲线模拟地震荷载，采用附加质量法计算地震引起的动水压力。地震和冲刷联合作用海上风机数值模型如图1所示，模型单元数为13 536，节点数为14 645。机舱、塔筒和桩基础采用弹性本构，桩-土的接触面采用Coulomb摩擦模型。采用无质量地基地震动输入，在土体侧向施加自由场边界，底部直接施加应力时程。以瑞利阻尼叠加滞后阻尼模拟土体特性，瑞利阻尼参数为0.05和4.74，滞后阻尼使用sig4模型。

表  1  风机构件参数

Table  1.  Parameters of turbine

序号	构件名称	尺寸	等效密度/（kg·m−3）
1	机舱	4 m×4 m×9 m	720
2	塔筒（上段）	$ \varphi $ (3.4~2.6) m×30 m	180
3	塔筒（中段）	$ \varphi $ (4.0~3.4) m×30 m	173
4	塔筒（下段）	$ \varphi $ 4.0 m×10 m	264

下载: 导出CSV

| 显示表格

表  2  数值模型的材料参数

Table  2.  Material parameters of numerical model

材料名称	密度/ (kg·m−3)	弹性模量/ kPa	泊松比	黏聚力/ kPa	内摩擦角/°
Q345钢	7 850	2.06×108	0.27	−	−
黏土	724	2.18×103	0.38	10	2.4
粉砂	1 130	8.00×104	0.33	0	22

下载: 导出CSV

| 显示表格

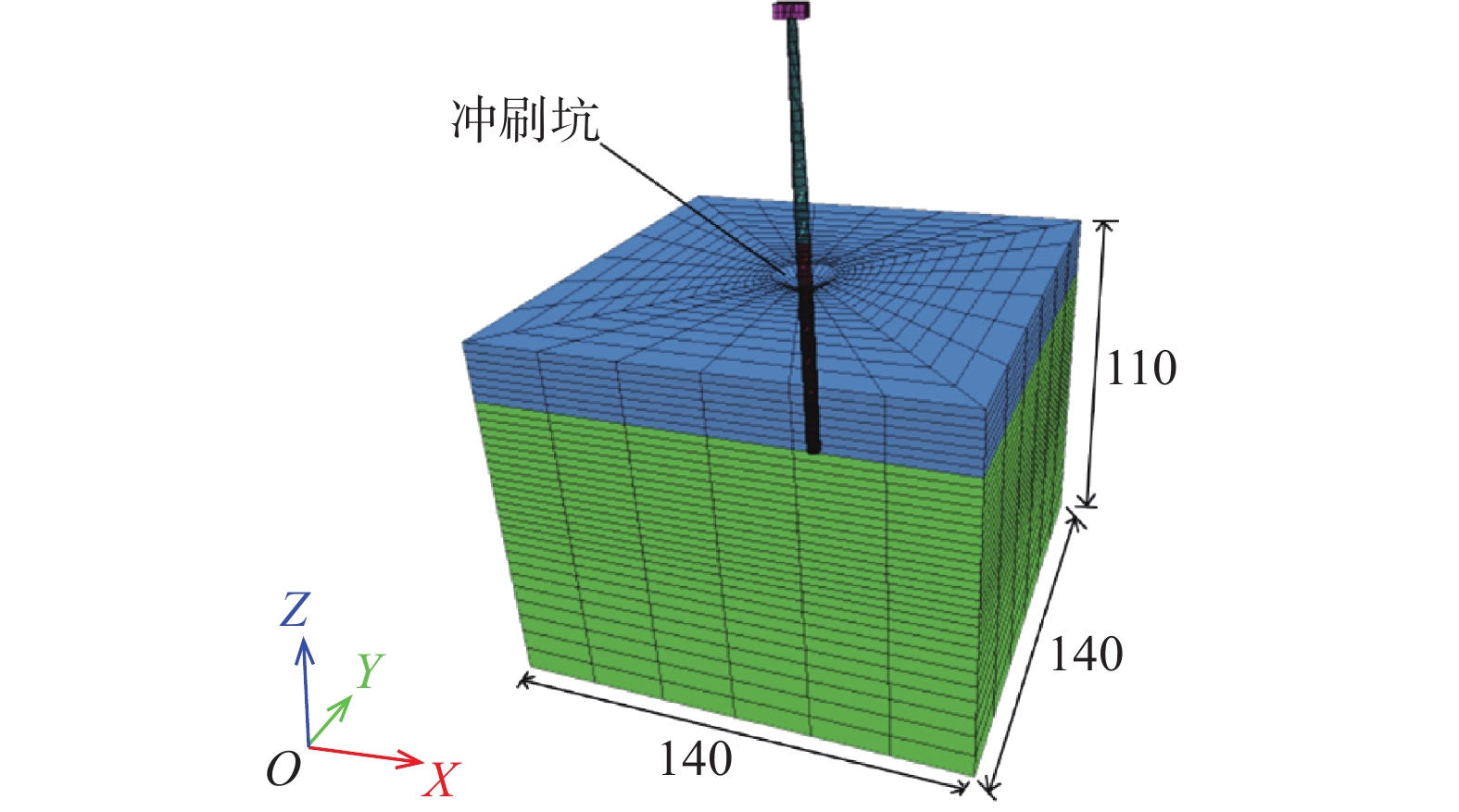

图  1  地震和冲刷联合作用海上风机数值模型（单位：m）

Figure  1.  Numerical model of offshore wind turbine under earthquake load and scour conditions (unit: m)

下载: 全尺寸图片 幻灯片

在考虑动水压力时，结构物的动力平衡方程可表示为：

式中：M、C、K分别为结构质量矩阵、阻尼矩阵、刚度矩阵；$ \dot{x} $和$ \ddot{x} $分别为弹性运动速度和加速度；$ {\ddot{x}}_{g} $为刚性振动加速度；$ {M}_{\mathrm{W}}=({C}_{\mathrm{M}}-1)\rho V $，$ {C}_{\mathrm{M}} $ 为惯性力系数，$ \;\rho $ 为水的密度，$ V $ 为分析柱体的单位体积。

由于模型在空间上为离散单元，可将动水压力的等效附加质量$ {M}_{\mathrm{W}} $沿高度方向离散为$ {M}_{i\mathrm{W}} $，并作用在相应的结构物节点$ i $上，且假设相邻节点之间水与结构物的相对速度不变，即节点$ i $上的附加质量为相邻单元附加质量一半之和，即

式中：$ {C}_{\mathrm{M}} $取2.0；$ {A}_{i} $为节点$ i $处的横截面积；$ {l}_{i} $为将结构物沿高度方向划分的单元长度。

在海上风机的地震易损性研究中，其在地震作用下极限状态的定义尚未达到统一的标准。参考以往研究^{[7-8,10,14,19]}，并综合现有的海上风机地震易损性分析^[7-12]，本文中4种极限状态对应的临界响应值见表3，其中第四极限状态计算材料为Q345钢。

表  3  极限状态指标

Table  3.  Index of the limit state

极限状态代号	极限状态标准	临界响应值
DS1	塔顶最大位移超过1.25% 塔身高度	0.925 m
DS2	桩顶转角超过0.5°	0.5°
DS3	震后塔顶最大位移超过1%塔身高度	0.74 m
DS4	材料超过弹性极限对应的截面弯矩	158 MN·m

下载: 导出CSV

| 显示表格

2.2   地震波选择与工况组合

由于场地条件、震级和震源等因素的不确定性，地震荷载是一种具有极大随机性的荷载形式。Elnashai等^[20]指出选取地震波的震级波动范围应在0.6内且震源深度应在20~40 km；Hancock等^[21]认为在进行结构地震动响应分析时，选取的地震波应与场地目标谱相匹配。本文根据DNV规范^[22]和ISO 19901规范^[23]中的规定，场地等级取E，并按ISO 19901规范中给出的重现期为1 000年的中国近海地震谱加速度地图，分别取$ {S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(0.2\right)=0.25 g$和$ {S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(1.0\right)=0.1 g$，由式（8）计算近海软弱黏土场地条件的设计反应谱。

式中：$ T $为周期，可表示为$ T=\dfrac{{C}_{\mathrm{v}}{S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(1.0\right)}{{C}_{\mathrm{a}}{S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(0.2\right)}，{S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(0.2\right) $和$ {S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(1.0\right) $分别表示振动周期为0.2 s和1.0 s时的地震加速度谱峰值，C_a和C_v为场地系数，根据场地等级 E 分别取1.0和1.8；$ {T}' $为临界周期，表示为${T}'={C}_{\mathrm{v}}\times {S}_{\mathrm{a},\mathrm{m}\mathrm{a}\mathrm{p}}\left(1.0\right)/T$。

为了模拟地震动的随机性，在进行地震易损性分析时需要选取大量的地震波，而现有研究表明在地震波数量达到32~36条时，基于MSA法的海上风机易损性分析即可达到一定精度^[9]。因此，本文根据计算得到的设计反应谱，以及震源深度、震级波动范围，在太平洋地震工程研究中心（Peer）网站^[24]上选取了34条地震记录，取比例因子为0.6，使得选取地震记录的平均加速度响应谱符合目标谱，对比结果如图2所示。

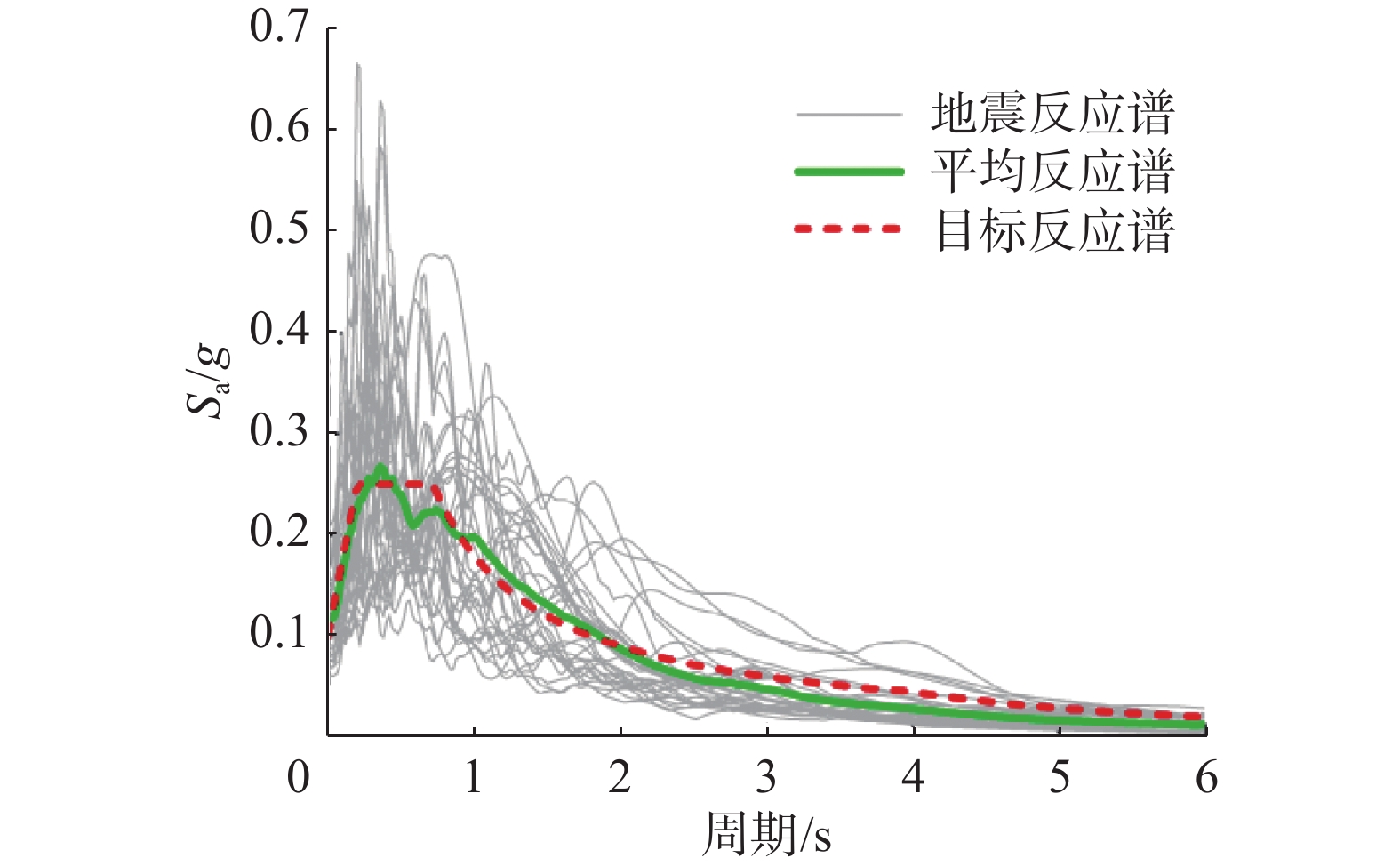

图  2  目标反应谱与平均反应谱

Figure  2.  Target response spectrum and average response spectrum

下载: 全尺寸图片 幻灯片

选取不同的水深和冲刷深度，讨论动水压力和冲刷深度对地震易损性的影响。选取2倍桩径为极限冲刷深度^[12]，3种工况组合如下：工况1的水深和局部冲刷深度S_d均为0；工况2的水深和局部冲刷深度S_d分别为10和0 m；工况2的水深和局部冲刷深度S_d分别为10和8 m。

3.   海上风机地震易损性分析

将选取的34条地震波分别调整其峰值加速度为0.2g、0.4g、0.6g、0.8g、1.0g和1.2g，在对应峰值加速度下分别计算不同工况的海上风机地震动响应，并记录对应的塔顶位移、桩顶转角、风机最大弯矩及震后累计位移，对比得到的目标响应和极限状态指标，并将分析结果代入式（5）。以第一强度指标为例，如图3所示为海上风机在不同峰值加速度幅值的不同地震波作用下的塔顶最大位移响应。其中红色虚线为DS₁对应的塔顶位移，当塔顶位移超过红色虚线时，则风机达到第一极限状态，即发生“破坏”。易损性参数如表4所示。建立各极限状态指标下风机的地震易损性曲线，如图4所示。

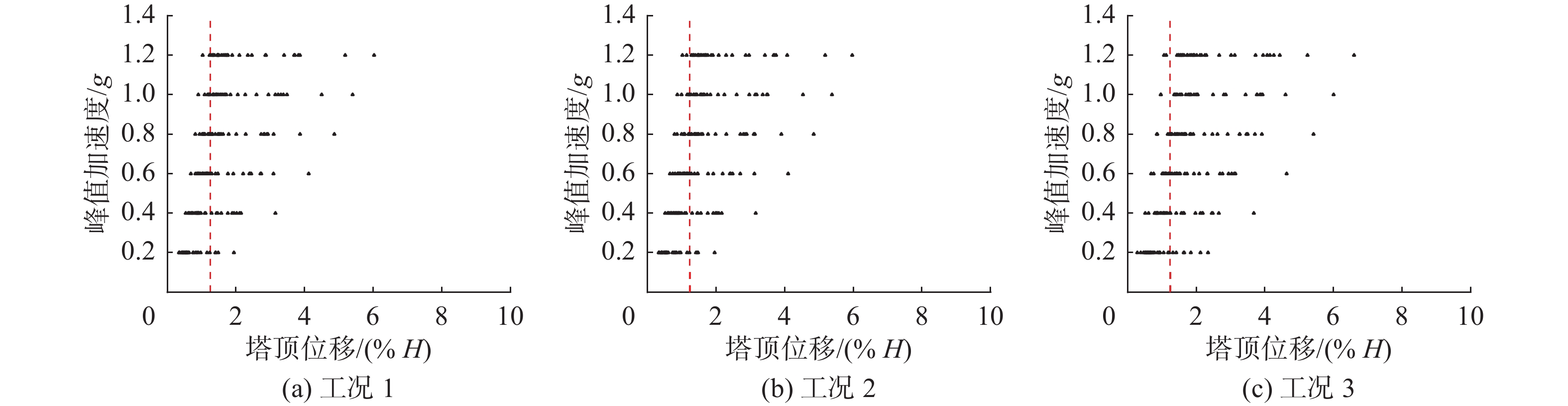

图  3  第一极限状态DS₁下不同工况的MSA分析结果

Figure  3.  MSA analysis results of the first limit state DS₁ under different working conditions

下载: 全尺寸图片 幻灯片

表  4  海上风机地震易损性参数

Table  4.  Seismic vulnerability parameters of offshore wind turbine

极限状态	工况	θ	β
塔顶最大位移超过 1.25%塔身高度	1	−0.59	0.72
	2	−0.61	0.71
	3	−0.90	0.69
桩顶转角超过0.5°	1	0.64	1.07
	2	0.64	1.07
	3	0.27	1.25
震后塔顶最大位移超过 1%塔身高度	1	1.32	1.53
	2	1.18	1.43
	3	0.95	1.32
材料超过弹性极限 对应的截面弯矩	1	1.76	1.12
	2	1.10	0.65
	3	1.43	1.14

下载: 导出CSV

| 显示表格

下载: 全尺寸图片 幻灯片

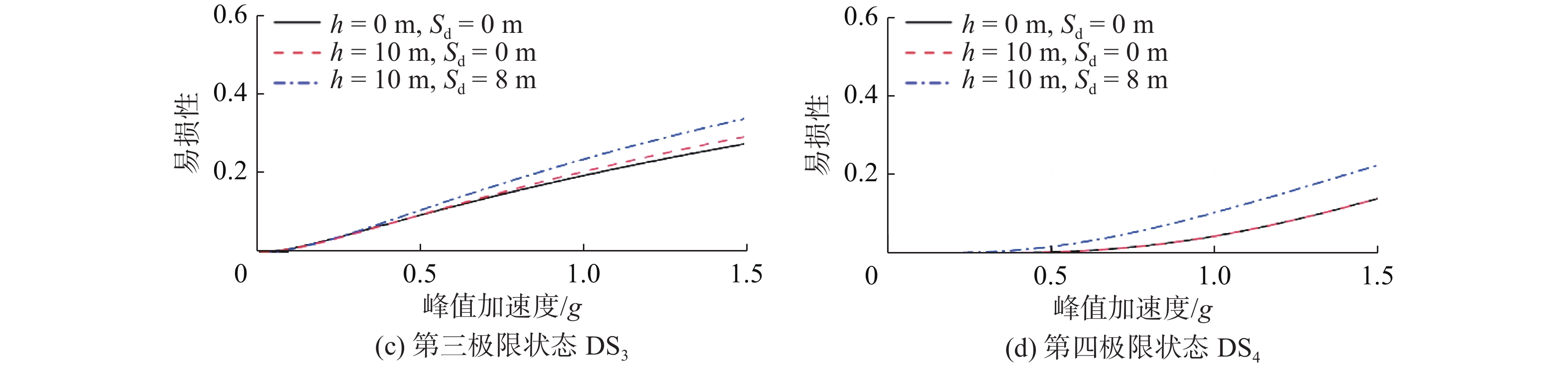

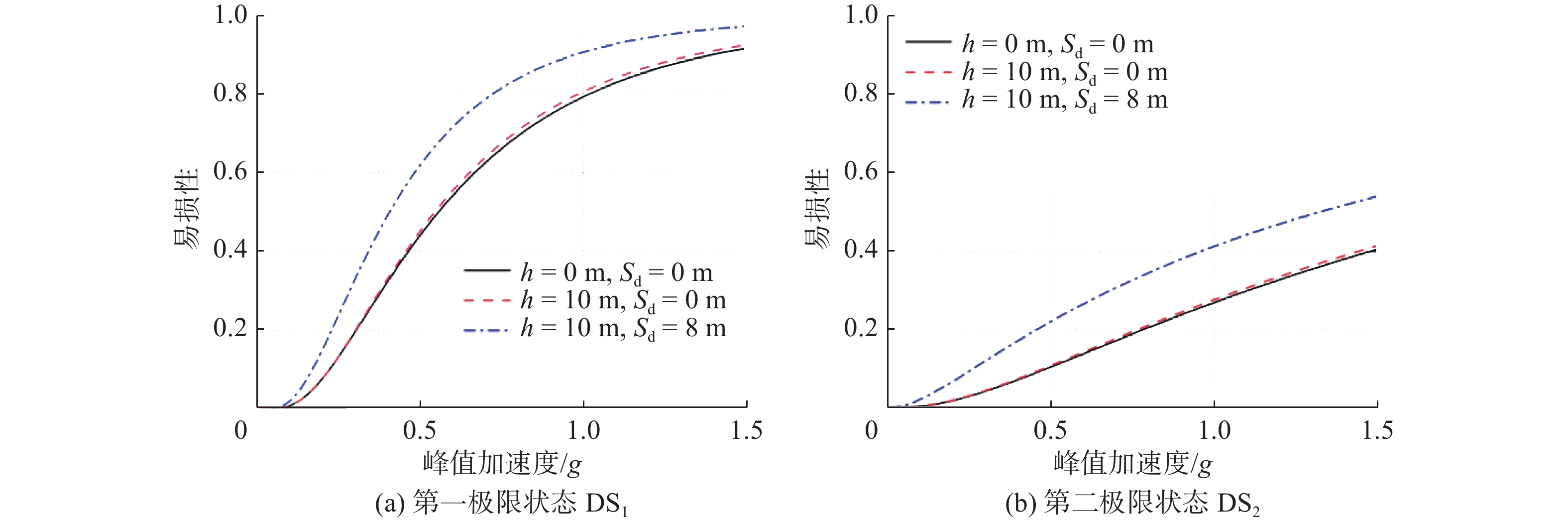

图  4  4种极限状态下海上风机地震易损性曲线
